Merakit Pancar Ulang (Repeater) Digital Voice

Merakit Pancar Ulang (Repeater) Digital Voice dengan bahan radio analog dan MMDVM board tidak membutuhkan biaya sebesar Radio Pancar Ulang bermerk.

DV (Digital Voice) merupakan komunikasi suara digital melalui gelombang radio yang diperbolehkan untuk penggunaan Amatir di Indonesia. Hal ini tercantum di bandplan yang ada di PM Kominfo no. 17 tahun 2018.
Adapun yang merupakan lampu hijau dalam aturan adalah komunikasi antar stasiun yang melalui gelombang radio (HT/Rig digunakan oleh user) .
Suara yang ditangkap oleh mic HT/rig, diolah di dalam perangkat menjadi suara digital dan dipancarkan melalui frekuensi. Oleh stasiun penerima, diolah dulu oleh perangkat sebelum diperdengarkan melalui speaker.

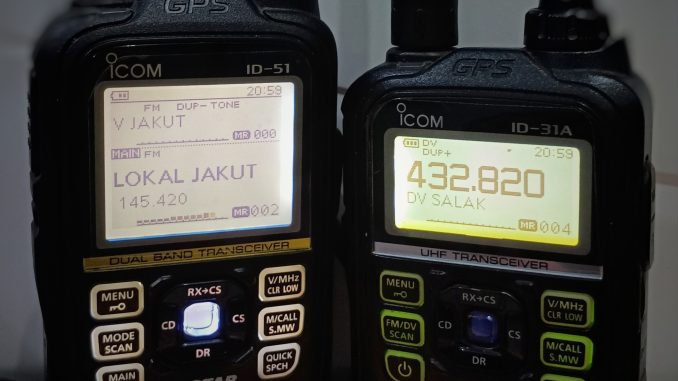

Ada beberapa sistem komunikasi suara digital (digital voice) yang populer yaitu D-Star, DMR, YSF, dan iDAS/NXDN.

Yang saat ini sudah banyak beredar HT digital voice yang harganya beda tipis dengan HT analog (FM), yaitu Baofeng DM-1801.
HT DV ini menggunakan sistem DMR (Digital yang dibanyak digunakan oleh Motorola).

Karena keterbatasan daya pancar dan terima HT DMR, dibutuhkan sistem pancar ulang (repeater) yang bisa memperluas jangkauan.
Repeater DMR yang asli (build up), harganya mungkin lebih dari 30juta rupiah. Untuk experimen, harga ini lumayan berat buat kantong.

Beruntunglah saat ini sudah beredar MMDVM repeater board. Ini merupakan papan tambahan untuk Raspberry Pi (komputer kecil), seperti halnya LAN card di CPU komputer.

Adapun aplikasi yang digunakan adalah Pi-Star. Dengan base Raspberry OS, Pi-Star sudah lengkap dalam mengatur repeater, termasuk sistem DMR atau D-Star yang akan digunakan.

Jika repeater analog rakitan itu 2 unit radio + CoR, maka repeater digital rakitan berarti 2 unit radio + Pi-Star MMDVM, CoR diganti dengan MMDVM. Begitu analoginya.

Dan yang penting lagi, ada pilihan bahwa repeater ini akan link ke sistem lain (via internet) atau stand alone (seperti repeater-repeater FM analog yang biasa).

Adapun modal awal untuk pembuatan repeater Digital Voice :

  1. 2 unit radio yang bisa diatur Flat Audio (suara tidak difilter atau ada equalizernya).
    Dalam hal ini Motorola GM3188 dan GM338 sudah teruji.
  2. MMDVM board repeater. Ada beberapa versi yang beredar.
    Pastikan sesuai dengan perangkat radio, terutama kabel PTT, Mic, dan Speaker.
  3. Raspberry Pi dan kelengkapannya (microSD, dan LAN/Wifi dibutuhkan untuk setting digitalnya). Ada beberapa MMDVM board yang tidak cocok dengan Raspberry Pi 3.
    Kami menggunakan Raspberry Pi 1B, dan bisa berfungsi.
    Raspberry Pi ini di-install dengan image Pi-Star : https://www.pistar.uk

Beberapa waktu lalu, kami (YB0WYN, YC0SPS, dan YD0AXD) melakukan experimen dengan Motorola GM3188 untuk TX dan Motorola GM 338 untuk RX.

MMDVM board yang kami gunakan seharga 600 ribu rupiah (ada yang lebih bagus, Rp 2 juta’an, bisa dual mode dengan FM analog).
Kelengkapan MMDVM (termasuk Raspberry Pi 1B) menghabiskan total biaya Rp 1 juta’an.

Instalasinya cukup mudah :

  1. Matikan semua setting filter audio di Motorola GM series.
    Dibuat Flat Audio.
    Frekuensi RX dan TX disesuaikan dengan bandplan.
  2. Format dulu micro SD dengan image Pi-Star
  3. Configure Pi-Star sesuai digital yang diinginkan
  4. Pasang kabel2 MMDVM ke radio

Selamat Mencoba.
